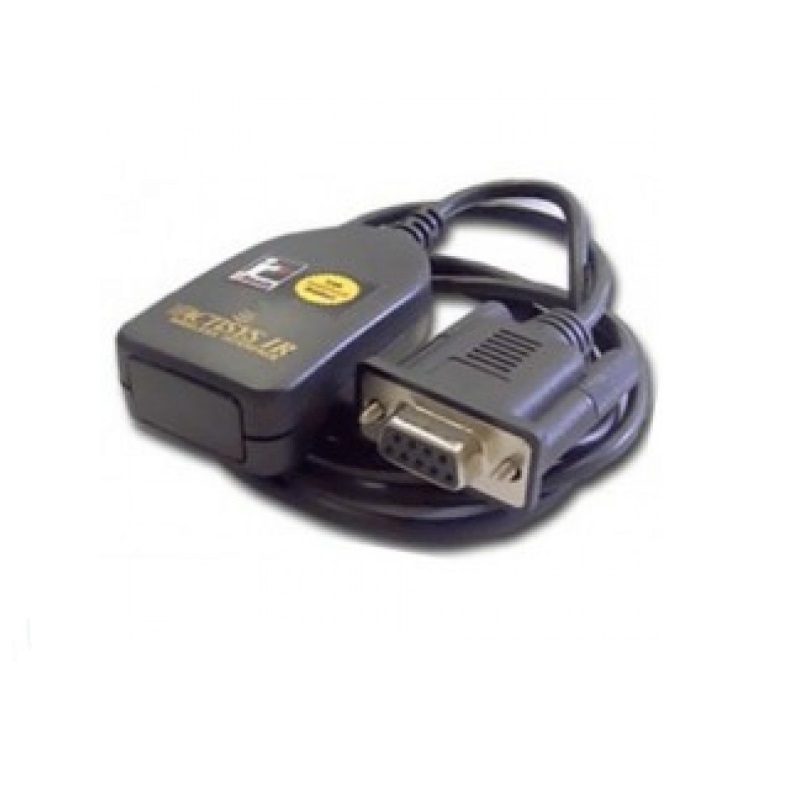

Адаптер Меркурий 221

Адаптер Меркурий 221
Цена:  Звоните

«Меркурий 221» представляет собой преобразователь интерфейса USB в CAN/RS-232/RS485, и предназначен для подключения к персональному компьютеру одного или нескольких электросчетчиков “Меркурий ”со встроенными интерфейсами CAN/RS-485, либо устройств с интерфейсом RS-232 (которые используют только RX, TX) . После установки драйвера USB, устройство определяется как виртуальный порт COM. Руководство по установке драйвера, а также сами драйвера прилагаются на CDROM. Схема подключения электросчетчиков к персональному компьютеру приведена в руководстве по эксплуатации на электросчетчики.

На плате преобразователя имеется перемычка Х4, для установки режима работы преобразователя. C установленой перемычкой функционирует CAN, со снятой - RS-485). Заводская установка – перемычка установлена.

Все интерфейсные выводы преобразователя имеют гальваническую развязку от интерфейса USB компьютера.

Основные технические характеристики

Наименование параметров
Параметры
Максимальная скорость передачи, бод
115200
Разъём для подключения к RS-232
DB9
Максимальное количество счётчиков подключаемых к преобразователю при условии, что питание интерфейсов счётчиков осуществляется от преобразователя
10
Внешнее питание интерфейсов приборов, В
(5...9)± 10%
Максимальное количество подключаемых счётчиков при условии, что питание интерфейсов счётчиков осуществляется от внешнего блока питания
110
Максимальная длина линии (CAN, RS485), м
1000
Рабочий диапазон температур, С°
от 0 до +50

Способы интерфейсных подключений
Рис1. Интерфейсные подключения при использовании внешнего источника питания


Рис.2 Интерфейсные подключения без использования внешнего источника питания



Рис.3. Интерфейсные подключения для счётчиков "Меркурий 230 ART" с внутренним источником питания интерфейса. (в обозначении присутствует буква "S").



Распиновка выводов преобразователя "Меркурий 221"
